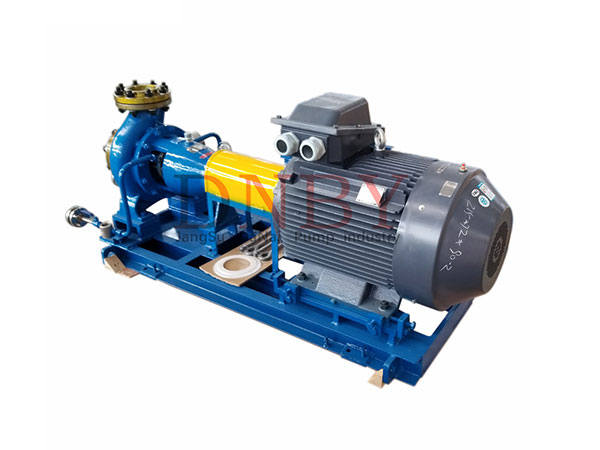

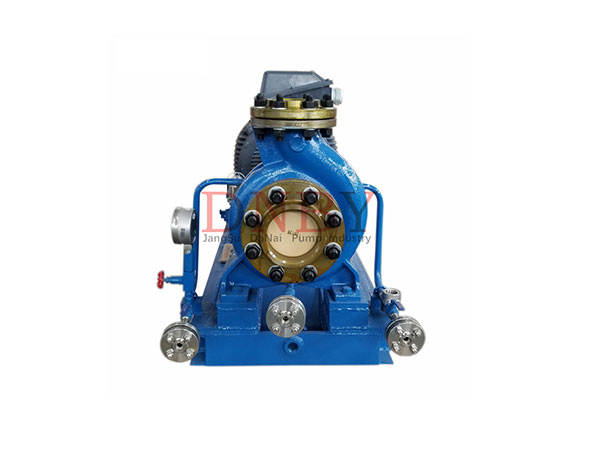

CZ系列标准化工泵

产品简介

一、概述 CZ系列标准化工泵是卧式、单级、单吸离心泵；其尺寸和性能符合DIN24256/ISO2858标准，是根据API610（第八版）和VDMA24297

产品型号：CZ系列

产品种类：化工泵

更新时间：2024-04-26

访问量：

产品咨询 0523-84838988

产品分类

tel-phone

0523-84838988

article

技术文章

详细介绍在线留言

一、概述

CZ系列标准化工泵是卧式、单级、单吸离心泵；其尺寸和性能符合DIN24256/ISO2858标准，是根据API610（第八版）和VDMA24297（轻/中型）规范设计的。
CZ系列标准化工泵的性能范围包括了IH系列标准化工泵所有性能，其效率、汽蚀性能等指标均超过IH型泵，可与IH型泵进行单机互换。

二、用途

输送低温或高温液体；中性或有腐蚀性液体；清洁或含有固体颗粒的液体。特别适用于：

化学和石油化学工业
炼油厂、发电厂
造纸厂和纸浆业、环保保护工程
制糖、制药业、船舶及海上工业等。

三、性能

流量（Q）（依据转速，参见第2页性能图）可达2000m3/h
扬程（H）可达160m
工作压力（P） 2.5MPa
工作温度（t） -80℃～+300℃
特性曲线平坦，汽蚀值低，效率高，在不满负荷时，也保持这些特性。

四、设计特点

作用于轴封处的压力由付叶片或叶轮上的平衡孔平衡。轴封既可采用软填料密封（可冷却，也可不冷却），也可采用各种结构的单、双端面机械密封（可采用平衡型）。滚珠轴承经久耐用，轴径尺寸充裕，以保证运行平稳。部分规格的泵体设计成双螺壳体，以平衡径向力。轴承架，包括轴、叶轮、填料函等形成一个组合部件，使泵体在维修时不须从管道上拆下（如果采用加长联轴器时，电机也不必拆下）。法兰设计，采用PN16、PN25两种（依据材料的差别）。而且，也可运用于ANSI125磅/平方英寸或150磅/平方英寸。

五、输送介质

各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。
各种温度和浓度下的氢氧化钠和碳酸钠等碱性溶液。

各种盐溶液。

各种液态石油化工产品、有机化合物，以及其它有腐蚀的原料和产品。

目前我厂的耐腐蚀材料，能满足上诉各种介质的要求。订货时，请用户提供所要输送介质的详细情况。

六、性能范围


型号	叶轮型式	泵额定转速n=2900r/min										泵额定转速n=1450r/min
		流量Q m3/h	扬程H m	汽蚀余量NPSH m	效率 η %	比重y=1.00		比重y=1.35		比重y=1.84		流量Q m3/h	扬程H m	汽蚀余量NPSH m	效率 %	比重y=1.00		比重y=1.35		比重y=1.84
						电机功率及型号										电机功率及型号
						kw		kw		kw						kw		kw		kw
CZ32-160	A	20	36	3.1	62	4	Y112M-2	5.5	Y132S1-2	7.5	Y132S2-2	11	9	1.5	49	1.1	Y90S-4	1.1	Y90S-4	1.5
	B	18	32			4	Y112M-2	5.5	Y132S1-2	7.5	Y132S2-2	10	8							1.5
	C	17	28			3	Y100L-2	4	Y112M-2	5.5	Y132S1-2	9	7							1.1
	D	15	20			2.2	Y90L-2	3	Y100L-2	4	Y112M-2	6	5
	E	13	14			2.2	Y90L-2	3	Y100L-2	4	Y112M-2	6	3
CZ32-200	A	20	50	2.7	51	7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2	10	13	1	47	1.5	Y90-4	1.5	Y90-4	2.2
	B	18	48			7.5	Y132S2-2	11	Y160M1-2	11	Y160M1-2	9	12							1.5
	C	16	40			5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2	8	10
	D	15	30			4	Y112M-2	5.5	Y132S1-2	7.5	Y132S2-2	8	8
CZ32-250	A	20	85	2.1	40	15	Y160M2-2	18.5	Y160L-2	30	Y200L1-2	11	20	0.9	37	2.2	Y100L1-4	3	Y100L2-4	4
	B	20	75			15	Y160M2-2	18.5	Y160L-2	30	Y200L1-2	10	19					3	Y100L2-4	4
	C	18	65			11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2	9	15					2.2	Y100L1-4	3
	D	15	50			7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2	8	11					2.2	Y100L1-4	2.2
CZ40-160	A	30	34	1.5	63	7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2	15	8	0.5	60	1.1	Y90S-4	1.1	Y90S-4	1.5
	B	28	30			5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2	15	7							1.5
	C	16	26			5.5	Y132S1-2	5.5	Y132S1-2	7.5	Y132S2-2	14	6							1.1
	D	14	34			3	Y100L-2	5.5	Y132S1-2	5.5	Y132S1-2	12	4							1.1
CZ40-200	A	34	50	2.4	60	11	Y160M1-2	15	Y160M2-2			16	13	1.1	57	1.5	Y90L-4	1.5	Y90L-4	2.2
	B	30	48			7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2	15	12			1.1	Y90S-4	1.5	Y90L-4	2.2
	C	26	38			5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2	14	9					1.1	Y90S-4	1.5
	D	22	30			5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2	12	7					1.1	Y90S-4	1.1
CZ40-250	A	36	85	5	50	22	Y180M-2	30	Y200L1-2	45	Y225M-2	20	21	2.5	48	4	Y112M-4	5.5	Y132S-4	5.5
	B	34	80			18.5	Y160L-2	22	Y180M-2	37	Y200L2-2	18	20			3	Y100L2-4	4	Y112M-4	5.5
	C	30	65			15	Y160M2-2	18.5	Y160L-2	30	Y200L1-2	16	15			2.2	Y100L1-4	3	Y100L2-4	4
	D	26	50			11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2	13	12			2.2	Y100L1-4	2.2	Y100L1-4	2.2
CZ40-315	A	46	140	4	50	45	Y225M-2	55	Y250M-2			22	36	1	45	11	Y160M-4	11	Y160M-4	11
	B	44	130			37	Y200L2-2	45	Y225M-2			22	32			5.5	Y132S-4	11	Y160M-4
	C	40	100			30	Y200L1-2	37	Y200L2-2	37	Y200L2-2	20	24			4	Y112M-4	5.5	Y132S-4
	D	34	80			30	Y200L1-2	30	Y200L1-2	37	Y200L2-2	18	18			4	Y112M-4	4	Y112M-4	5.5
CZ50-180	A	55	34	2.9	73	11	Y160M1-2	11	Y160M1-2	15	Y160M2-2	30	8	1.6	70	1.5	Y90L-4	2.2	Y100L1-4	3
	B	50	30			7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2	25	7			1.1	Y90S-4	1.5	Y90L-4	2.2
	C	45	28			5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2	24	6					1.1	Y90S-4	1.5
	D	40	18			5.5	Y132S1-2	5.5	Y132S1-2	7.5	Y132S2-2	20	4					1.1	Y90S-4	1.1
CZ50-200	A	65	55	4	72	18.5	Y160L-2					34	14	1.5	70	3	Y100L2-4	4	Y112M-4	5.5
	B	65	50			15	Y160M2-2	18.5	Y160L-2			32	12			2.2	Y100L1-4	3	Y100L2-4	4
	C	50	40			11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2	30	10			1.5	Y90L-4	2.2	Y100L1-4	3
	D	40	32			7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2	24	7			1.5	Y90L-4	1.5	Y90L-4	2.2
CZ50-250	A	65	85	3	64	30	Y200L1-2	37	Y200L2-2	45	Y225M-2	34	21	1.1	59	5.5	Y132S-4	5.5	Y132S-4	11
	B	60	80			30	Y200L1-2	37	Y200L2-2	45	Y225M-2	30	20			4	Y112M-4	5.5	Y132S-4	11
	C	55	85			22	Y180M-2	30	Y200L1-2	37	Y200L2-2	28	16			3	Y100L2-4	4	Y112M-4	5.5
	D	45	80			15	Y160M2-2	15	Y160M2-2	22	Y180M-2	24	12			2.2	Y100L1-4	3	Y100L2-4	4
CZ50-315	A	80	140	5	60							42	36	1.8	58	11	Y160M-4	11	Y160M-4	15
	B	75	135			55	Y250M-2					42	32							15
	C	70	110			45	Y225M-2					40	26							11
	D	65	85			37	Y200L2-2	45	Y225M-2			36	20							11
CZ65-160	A	100	32	3	74	15	Y160M2-2	18.5	Y160L-2			50	8	1.5	68	2.2	Y100L1-4	3	Y100L2-4	4
	B	90	32			15	Y160M2-2	18.5	Y160L-2	22	Y180M-2	48	7					3	Y100L2-4	4
	C	90	24			11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2	46	6					2.2	Y100L1-4	3
	D	80	14			5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2	38	4					2.2	Y100L1-4	3
CZ65-200	A	100	54	3.2	73	22	Y180M-2	30	Y200L1-2	37	Y200L2-2	50	13	1	73	4	Y112M-4	4	Y112M-4	5.5
	B	90	50			22	Y180M-2	30	Y200L1-2	37	Y200L2-2	46	12			3	Y100L2-4	4	Y112M-4	5.5
	C	90	40			18.5	Y160L-2	22	Y180M-2	30	Y200L1-2	42	10			3	Y100L2-4	3	Y100L2-4	4
	D	70	30			11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2	36	7			2.2	Y100L1-4	2.2	Y100L1-4	3
CZ65-250	A	115	85	3.4	71	45	Y225M-2	55	Y250M-2			54	21	0.9	67	11	Y160M-4	11	Y160M-4	11
	B	115	75			45	Y225M-2	55	Y250M-2			50	20			5.5	Y132S-4	11	Y160M-4
	C	100	65			37	Y200L2-2	45	Y225M-2	55	Y250M-2	46	16			4	Y112M-4	5.5	Y132S-4
	D	80	50			30	Y200L1-2	30	Y200L1-2	37	Y200L2-2	40	10			4	Y112M-4	4	Y112M-4	5.5
CZ65-315	A	135	135	5.5	66	90	Y280M-2	110	Y315S-2	160	Y315M2-2	64	32	1.3	62	11	Y160M-4	15	Y160L-4	18.5
	B	130	125			90	Y280M-2	110	Y315S-2	160	Y315M2-2	61	30					15	Y160L-4	18.5
	C	115	115			75	Y280S-2	90	Y280M-2	132	Y315M1-2	56	28					11	Y160M-4	15
	D	110	110			55	Y250M-2	75	Y280S-2	110	Y315S-2	54	24							15
	E	90	85			45	Y225M-2	55	Y250M-2	75	Y280S-2	50	20			5.5	Y132S-4			11
	F	75	70			30	Y200L1-2	45	Y225M-2	55	Y250M-2	52	16			5.5	Y132S-4	5.5	Y132S-4	11
CZ80-160	A	170	30	4.2	76	22	Y180M-2	30	Y200L1-2	37	Y200L2-2	75	8	2.2	70	3	Y100L2-4	4	Y112M-4	5.5
	B	160	26			18.5	Y160L-2	22	Y180M-2	30	Y200L1-2	70	7			3	Y100L2-4	3	Y100L2-4	4
	C	150	22			15	Y160M2-2	18.5	Y160L-2	30	Y200L1-2	70	5			2.2	Y100L1-4	3	Y100L2-4	4
	D	130	16			11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2	65	4			2.2	Y100L1-4	2.2	Y100L1-4	2.2
CZ80-200	A	150	50	3.8	79	37	Y200L2-2	45	Y225M-2	55	Y250M-2	80	12	1.9	73	5.5	Y132S-4	11	Y160M-4	11
	B	140	46			30	Y200L1-2	37	Y200L2-2			75	11			4	Y112M-4	5.5	Y132S-4	11
	C	130	38			22	Y180M-2	30	Y200L1-2			65	9			3	Y100L2-4	4	Y112M-4	5.5
	D	110	26			15	Y160M2-2	18.5	Y160L-2	30	Y200L1-2	60	6			3	Y100L2-4	3	Y100L2-4	4
CZ80-250	A	190	80	5	80							90	20	1.3	78	11	Y160M-4	11	Y160M-4	15
	B	180	75			55	Y250M-2					90	19
	C	170	70			45	Y225M-2					85	17
	D	150	55			37	Y200L2-2	55	Y250M-2	75	Y280S-2	75	14			5.5	Y132S-4			11
	E	130	47			30	Y200L1-2	37	Y200L2-2	55	Y250M-2	70	11			5.5	Y132S-4	5.5	Y132S-4	11
CZ80-315	A	200	130	5.5	76.5	110	Y315S-2	180	Y315M2-2			100	32	1.3	72.5	15	Y160L-4	18.5	Y180M-4	30
	B	180	125			110	Y315S-2	132	Y315M1-2			95	30					18.5	Y180M-4	30
	C	160	100			75	Y280S-2	90	Y280M-2	132	Y315M1-2	85	24					15	Y160L-4	18.5
	D	150	75			55	Y250M-2	75	Y280S-2	90	Y280M-2	70	18					15	Y160L-4	15
CZ80-400	A											105	52	1.2	63	30	Y200L-4	37	Y225S-4
	B											100	50					37	Y225S-4
	C											90	44					30	Y200L-4
	D											80	38			18.5	Y180M-4	30	Y200L-4
	E											75	30			18.5	Y180M-4	18.5	Y180M-4	30
CZ100-200	A	220	45	4	81	45	Y225M-2	55	Y250M-2			115	11	1.2	80	5.5	Y132S-4	11	Y160M-4	11
	B	200	40			30	Y200L1-2	45	Y225M-2	55	Y250M-2	100	10					11	Y160M-4	11
	C	180	30			22	Y180M-2	30	Y200L1-2	45	Y225M-2	90	8					5.5	Y132S-4	5.5
	D	150	25			22	Y180M-2	30	Y200L1-2	37	Y200L2-2	80	6					5.5	Y132S-4	5.5
CZ100-250	A	280	75	4.9	81.5	90	Y280M-2	110	Y315S-2	160	Y315M2-2	130	20	1.2	75.5	15	Y160L-4	30	Y200L-4	30
	B	250	70			75	Y280S-2	110	Y315S-2	132	Y315M1-2	130	18			11	Y160M-4	15	Y160L-4	30
	C	230	55			55	Y250M-2	75	Y280S-2	110	Y315S-2	120	14					11	Y160M-4	15
	D	200	40			37	Y200L2-2	55	Y250M-2	75	Y280S-2	100	10					11	Y160M-4	11
CZ100-315	A	270	135	5.5	75.5	160	Y315M2-2					132	32	1.5	72	30	Y200L-4	30	Y200L-4
	B	250	130			132	Y315M1-2					120	30			18.5	Y180M-4	30	Y200L-4	30
	C	230	100			110	Y315S-2	132	Y315M1-2			100	26			15	Y160L-4	15	Y160L-4	30
	D	200	85			75	Y280S-2	110	Y315S-2	132	Y315M1-2	90	21			15	Y160L-4	15	Y160L-4	18.5
CZ100-400	A											150	50	2	70	45	Y225M-4	45	Y225M-4
	B											140	48			30	Y200L-4	45	Y225M-4
	C											120	40			30	Y200L-4	30	Y200L-4	45
	D											100	30			18.5	Y180M-4	30	Y200L-4	30
CZ125-250	A											200	20	2.2	84	18.5	Y180M-4	22	Y180L-4
	B											200	18			15	Y160L-4	18.5	Y180M-4
	C											190	14			11	Y160M-4	15	Y160L-4
	D											160	10			11	Y160M-4	11	Y160M-4	15
CZ125-315	A											200	30	2	79	30	Y200L-4	37	Y225S-4	45
	B											180	30			30	Y200L-4	30	Y200L-4	37
	C											170	24			18.5	Y180M-4	30	Y200L-4	30
	D											100	18			15	Y160L-4	18.5	Y180M-4	30
CZ125-400	A											220	50	2.2	74.5	55	Y250M-4	75	Y280S-4
	B											200	48			45	Y225M-4	75	Y280S-4
	C											180	46			37	Y225S-4	55	Y250M-4
	D											170	42			30	Y200L-4	45	Y225M-4
	E											150	36					30	Y200L-4
	F											150	30					30	Y200L-4
CZ150-250	A											320	17	3.5	83	22	Y180L-4	30	Y200L-4	37
	B											300	15			18.5	Y180M-4
	C											280	13			18.5	Y180M-4
	D											260	12			15	Y160L-4	18.5	Y180M-4	30
	E											240	11			11	Y160M-4	15	Y160L-4	22
CZ150-315	A											380	30	3	82.5	45	Y225M-4	75	Y280S-4
	B											340	26			37	Y225S-4	45	Y225M-4
	C											320	20			30	Y200L-4	37	Y225S-4	55
	D											300	17			22	Y180L-4	30	Y200L-4	37
CZ150-400	A											400	48	4.3	80	75	Y280S-4	110	Y315S-4
	B											340	40			55	Y250M-4	75	Y280S-4
	C											300	34			45	Y225M-4	75	Y280S-4	90
	D											260	28			37	Y225S-4	45	Y225M-4	75
CZ150-500	A											420	80	2.5	78	132	Y315M1-4
	B											400	70			110	Y315S-4	160	Y315M2-4
	C											360	65			110	Y315S-4	132	Y315M1-4
	D											340	50			75	Y280S-4	110	Y315S-4	132
	E											300	45			55	Y250M-4	75	Y280S-4	110
CZ200-250	A											600	12	3.5	85	30	Y200L-4	37	Y225S-4
	B											540	11			22	Y180L-4	30	Y200L-4
	C											500	10			22	Y180L-4	30	Y200L-4	37
CZ200-315	A											650	24	4	83.5	55	Y250M-4	75	Y280S-4
	B											600	20			55	Y250M-4	75	Y280S-4
	C											550	16			37	Y225S-4	45	Y225M-4
	D											500	13			30	Y200L-4	37	Y225S-4	55
CZ200-400	A											650	52	3.5	84	132	Y315M1-4
	B											550	45			90	Y280M-4	132	Y315M1-4
	C											500	40			75	Y280S-4	110	Y315S-4	160
	D											450	30			55	Y225M-4	75	Y280S-4	110
CZ200-500	A											700	75	3	81.5
	B											650	65			160	Y315M2-4
	C											550	55			110	Y250M-4	160	Y315M2-4
	D											450	40			75	Y280S-4	110	Y315S-4	132
CZ250-315	A											950	22	5	86	75	Y280S-4	110	Y315S-4
	B											900	20			75	Y280S-4	90	Y280M-4
	C											800	16			55	Y250M-4	75	Y280S-4
	D
CZ250-400	A											1000	44	6	83	160	Y315M2-4
	B											900	38			132	Y315M1-4
	C											850	30			110	Y315S-4	160	Y315M2-4
	D											800	24			90	Y280M-4	110	Y315S-4	160
CZ250-500	A											1200	80	6	85
	B											1100	70
	C											1000	55
	D											850	45			160	Y315M2-4
CZ300-400	A											1500	40	6	87
	B											1400	30			160	Y315M2-4
	C											1300	25			132	Y315M1-4
	D											1300	20			110	Y315S-4	160	Y315M2-4
CZ300-500	A											1700	70	6	83.5
	B											1500	60
	C											1300	50
	D											1100	40
